機械隔膜計量泵GM0025 LMI米頓羅馬達控制三相電機不阻塞泵

作者：管理員發布時間：2023年03月27日聯系方式：021-64890289 瀏覽次數：674

型號：GM0025

TB2ubtUXs4IxuRjHxu 12.jpg

TB2jRxNXsXIxuRkSR 13.jpg

TB2nwNOXsXIxuRkSR1 14.jpg

TB2p9mxzOCYBuNkHFC 15.jpg

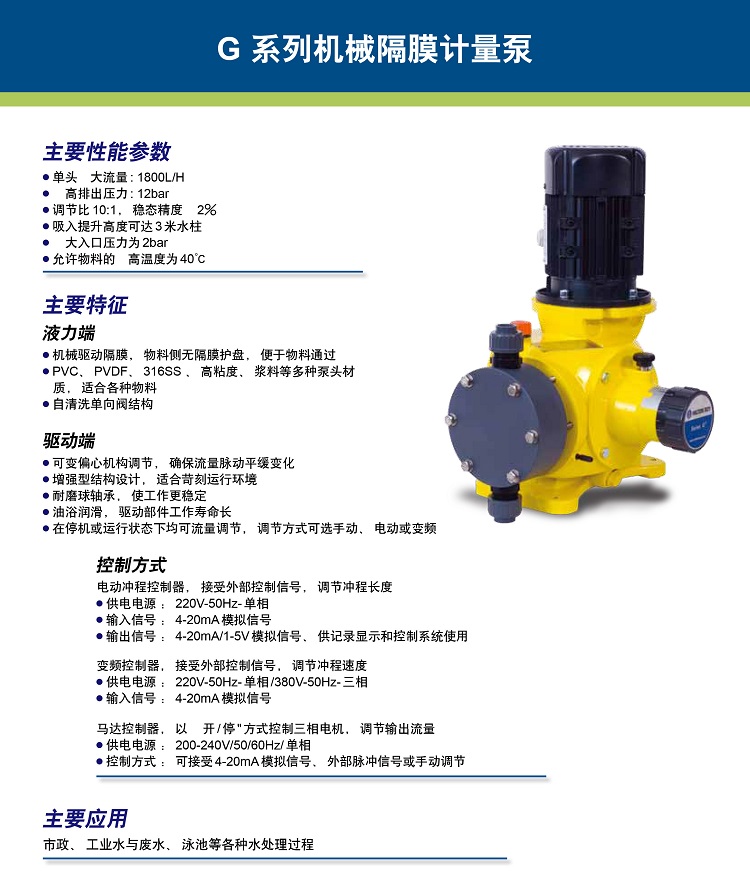

米頓羅機械隔膜計量泵
? 沖程在靜態及動態條件下均可調節
? 大液體溫度40℃*
? 穩態精度：±2%（10%~100%）
? 大吸程：3m水柱*
? 大吸入壓力：20m水柱
? 可選雙隔膜泵頭結構
? 建議維護周期：≤1.0MPa4000h
≤0.7MPa8000h

自動控制方式選擇
?電動沖程控制器
接受外部控制信號，調節計量泵沖程長度，從而改變計量泵輸出流量。
G系列計量泵選擇HE型。其中GB系列可選ECC防爆型。
?變頻控制器
接受外部控制信號，調節計量泵沖程速度。
供電：380V/50Hz三相/220V/50Hz單相
控制信號：4~20mA
?電機開關控制器（VARIPULSE）
反用于GM系列計量泵，用于控制三相電機，
改變沖程頻率，從而調節計量泵輸出流量。
V型-與計量泵一體式安裝，VR型-與計量泵分體式安裝

電動沖程控制器技術參數
類型	HE	ECC（GB）
供電	220V±10%,50/60Hz
控制信號	4~20mA
防護等級	IP65	NEMA4
反饋信號	4~20mA	4~20mA
功耗	20VA	N/A
環境溫度	-10℃~+40℃	-40℃~+50℃
輸入阻抗	120Ω	250Ω
輸出負載	100~500Ω	N/A
執行時間	0~100%/150S	0~100%/180S
防爆等級	無	1區、I級B、C和D組

潤滑油

泵型	容積	環境溫度<-5℃	環境溫度≥-5℃
GB	3L	美孚600XP68	美孚600XP220
GM	0.8L	美孚600XP68	美孚600XP220

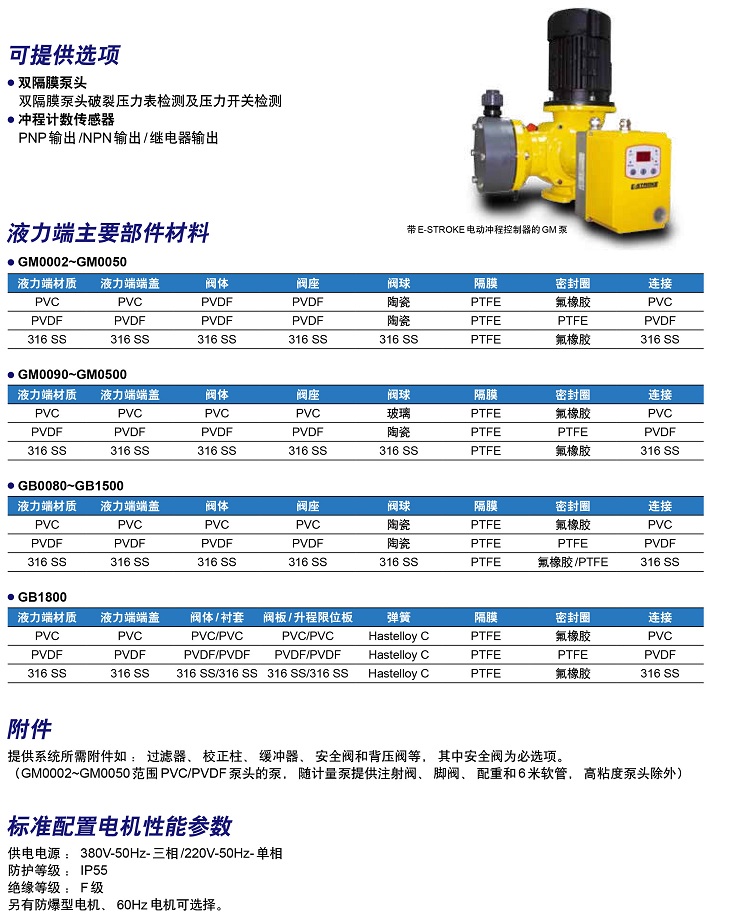

泵頭過流部件材質

泵頭材質	閥體		閥座	閥球	隔膜	密封圈	進出口連接
GM0002~GM0050
PVC	PVDF		PVDF	陶瓷	PTFE	氟橡膠	PVC
PVDF	PVDF		PVDF	陶瓷	PTFE	PTFE	PVDF
316SS	316SS		316SS	316SS	PTFE	氟橡膠	316SS
GM0090~GM0500
PVC	PVC		PVC	玻璃	PTFE	氟橡膠	PVC
PVDF	PVDF		PVDF	陶瓷	PTFE	PTFE	PVDF
316SS	316SS		316SS	316SS	PTFE	氟橡膠	316SS
GB0080~GB1500
PVC	PVC		PVC	陶瓷	PTFE	氟橡膠		PVC
PVDF	PVDF		PVDF	陶瓷	PTFE	PTFE		PVDF
316SS	316SS		316SS	316SS	PTFE	氟橡膠/PTFE		316SS
GB1800
泵頭材料	閥體/襯套	閥板/升程限位板		彈簧	隔膜	密封圈	進出口連接
PVC	PVC	PVC		哈氏合金C	PTFE	氟橡膠	PVC
PVDF	PVDF	PVDF		哈氏合金C	PTFE	PTFE	PVDF
316SS	316SS	316SS		哈氏合金C	PTFE	氟橡膠	316SS

特點：
?平滑脈沖設計，無沖擊	?沖程在靜態及動態條件下均可調節
?多種材質及泵頭結構可選	?可選配電動沖程控制器
?機械驅動PTFE膜片	?液體溫度40 ℃＊
?手動/ 自動沖程調節可選	?穩態精度±2%(10%~100%)
?沖程可調0~100%(自動/手動)	?吸程4m水柱＊
?可選配電機控制器實現外部信號自動 控制，?吸入壓力：20m 水柱
電機頻率0~100%可調(GM泵自動控制方式)
?可選雙隔膜泵頭結構
?建議維護周期：≤1.0MPa 4000h
≤0.7MPa 8000h
