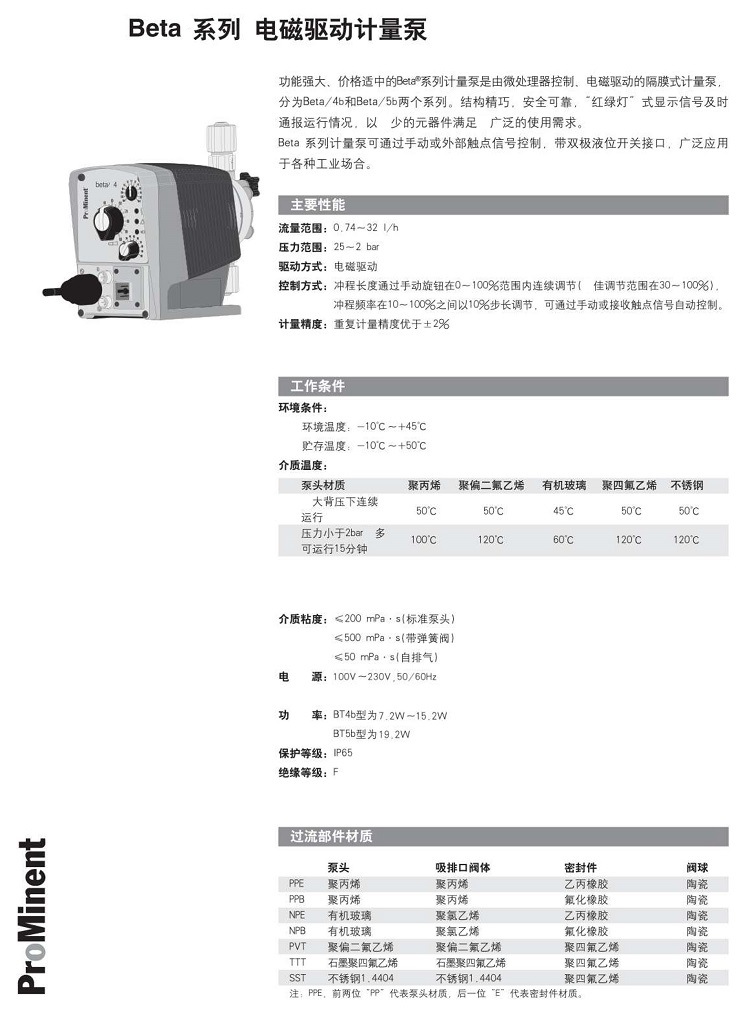

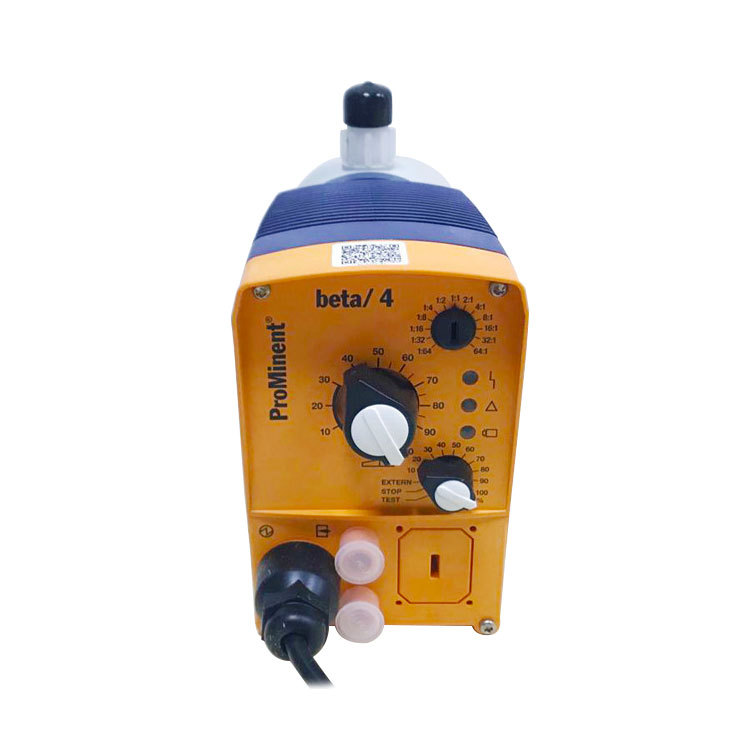

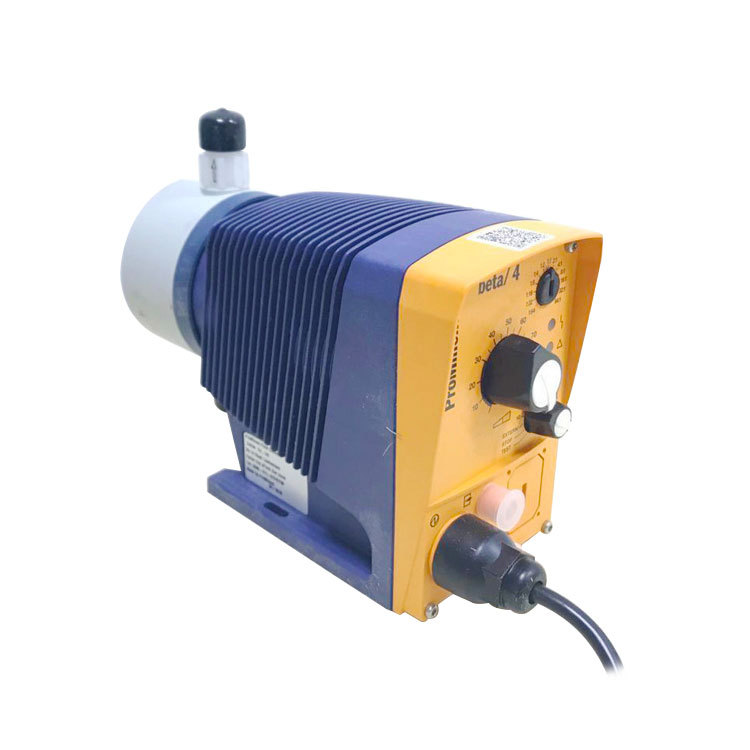

普羅名特電磁隔膜計量泵BT4B系列PP定量往復泵
型號：BT4B系列
Beta電磁計量泵能夠滿足現代水處理和化學品計量中所有調節和控制功能的要求。相比以前，其特點為脈沖步進降低和增加的功能。這樣更容易接受外部信號傳感器的調節。針對實際要求更簡單的調節計量。由于新技術的應用，能量消耗可以降低大約50%。在操作過程中Beta計量泵可以很方便的再次調節。
優點：
| 脈沖控制步進增加和降低，對于現有的信號傳感器達到理想的適應效果 | |
| 對于每一種化學介質匹配相應的液力端 | |
| 可廣泛使用 | |
| 驅動幾乎沒有磨損 | |
| 出色的穩定操作性能 | |
| 較好的性價比 | |
| 效率節能50% | |
| 可調的，集成脈沖步進增加和降低 | |
| 可選：繼電器模塊，改裝快捷 |
特點：
| 計量范圍：0.74-32 l/h，25-2 bar | |
| 沖程長度在0-范圍內連續調節（調節范圍：30-） | |
| 泵頭材質：聚丙烯，有機玻璃，聚偏二氟乙烯，聚四氟乙烯和不銹鋼 | |
| 聚丙烯和有機玻璃泵頭帶自排氣功能 | |
| HV泵頭計量高粘度介質 | |
| 電源:100-230V | |
| 功率：BT4b型為7.2W-15.2W，BT5b型為19.2W | |
| 沖程頻率以10%步長從10-進行調節 | |
| 無源外控觸點脈沖控制 | |
| 兩級液位開關連接 | |
| 3組LED顯示運行、警告和故障 | |
| 介質粘度：≤200 mPa.s（標準泵頭）；≤500 mPa.s（帶閥彈簧）；≤50 mPa.s（自排氣） | |
| 防護等級：IP65 | |
| 絕緣等級：F |
應用領域：化學品和消毒劑的計量
| 飲用水和游泳池水處理 | |
| 化工行業 | |
| 工藝過程 | |
| 冷卻水循環 |

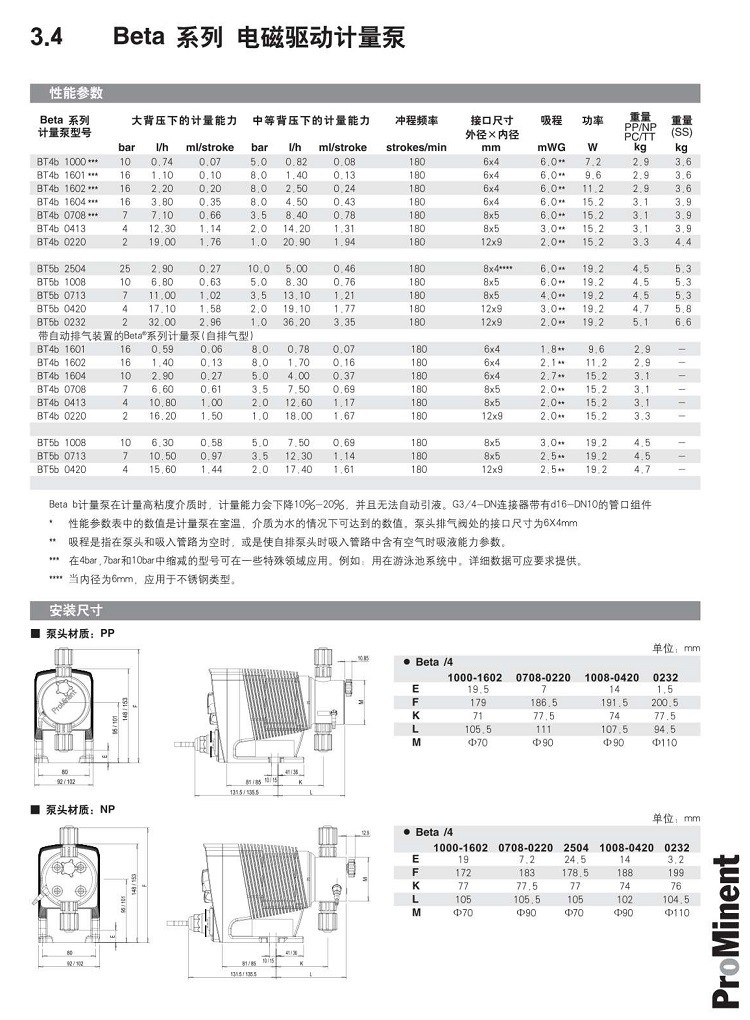

性能參數
| Beta型號 | 壓力 | 流量 | 沖程流量 | 沖程頻率 | 連接尺寸 | 吸程 |
| bar | l/h | ml/stroke | strokes/min. | mm | mWC | |
| BT4b1000*** | 10 | 0.74 | 0.07 | 180 | 6×4 | 6.0** |
| BT4b1601*** | 16 | 1.10 | 0.10 | 180 | 6×4 | 6.0** |
| BT4b1602*** | 16 | 2.20 | 0.20 | 180 | 6×4 | 6.0** |
| BT4b1604*** | 16 | 3.60 | 0.35 | 180 | 6×4 | 6.0** |
| BT4b0708*** | 7 | 7.10 | 0.66 | 180 | 8×5 | 6.0** |
| BT4b0413 | 4 | 12.30 | 1.14 | 180 | 8×5 | 3.0** |
| BT4b0220 | 2 | 19.00 | 1.76 | 180 | 12×9 | 2.0** |
| BT5b2504 | 25 | 2.90 | 0.27 | 180 | 8×4*** | 6.0** |
| BT5b1008 | 10 | 6.80 | 0.63 | 180 | 8×5 | 6.0** |
| BT5b0713 | 7 | 11.00 | 1.02 | 180 | 8×5 | 4.0** |
| BT5b0420 | 4 | 17.10 | 1.58 | 180 | 12×9 | 3.0** |
| BT5b0232 | 2 | 32.00 | 2.96 | 180 | 12×9 | 2.0** |
帶自動排氣裝置的Beta系列計量泵
| BT4b1601 | 16 | 0.59 | 0.06 | 180 | 6×4 | 1.8** |
| BT4b1602 | 16 | 1.40 | 0.13 | 180 | 6×4 | 2.1** |
| BT4b1604 | 16 | 2.70 | 0.25 | 180 | 6×4 | 2.7** |
| BT4b0708 | 7 | 6.60 | 0.61 | 180 | 8×5 | 2.0** |
| BT4b0413 | 4 | 10.80 | 1.00 | 180 | 8×5 | 2.0** |
| BT4b0220 | 2 | 16.20 | 1.50 | 180 | 12×9 | 2.0** |
| BT5b1008 | 10 | 6.30 | 0.58 | 180 | 8×5 | 3.0** |
| BT5b0713 | 7 | 10.50 | 0.97 | 180 | 8×5 | 2.5** |
| BT5b0420 | 4 | 15.60 | 1.44 | 180 | 12×9 | 2.5** |
Beta b計量泵在計量高粘度介質時，計量能力會下降10-20%，并且無法自動引液。G3/4-DN連接器帶有d16-DN10的管口組件。
| 性能參數表中的數值是計量泵在室溫，介質為水的情況下可達到的數值。泵頭排氣閥處的接口尺寸為6×4mm。 | |
| 吸程是指在泵頭和吸入管路為空時，或是使自排泵頭時吸入管路中含有空氣時吸液能力參數。 | |
| 在4bar、7bar和10bar中縮減的型號可在一些特殊領域應用。例如：用在游泳池系統中。詳細數據可應要求提供。 | |
| 當內徑為6mm，應用于不銹鋼類型。 |
過流部件材質
| 泵頭 | 吸排口閥體 | 密封件 | 閥球 | |
| PPE | 聚丙烯 | 聚丙烯 | 乙丙橡膠 | 陶瓷 |
| PPB | 聚丙烯 | 聚丙烯 | 氟橡膠 | 陶瓷 |
| NPE | 有機玻璃 | 聚氯乙烯 | 乙丙橡膠 | 陶瓷 |
| NPB | 有機玻璃 | 聚氯乙烯 | 氟橡膠 | 陶瓷 |
| PVT | 聚偏二氟乙烯 | 聚偏二氟乙烯 | 聚四氟乙烯 | 陶瓷 |
| TTT | 石墨聚四氟乙烯 | 石墨聚四氟乙烯 | 聚四氟乙烯 | 陶瓷 |
| SST | 不銹鋼1.4404 | 不銹鋼1.4404 | 聚四氟乙烯 | 陶瓷 |
| PPT | 聚丙烯 | 聚偏二氟乙烯 | 聚四氟乙烯 | 陶瓷 |
| NPT | 有機玻璃 | 聚偏二氟乙烯 | 聚四氟乙烯 | 陶瓷 |
注：PPE，前兩位“PP”代表泵頭材質，后一位“E”代表密封件材質。
