米羅頓計量泵GM00500，Miltonroy機械隔膜加藥泵

作者：王玨發布時間：2021年04月01日聯系方式：18217151486 瀏覽次數：4063

型號：米羅頓計量泵GM00500

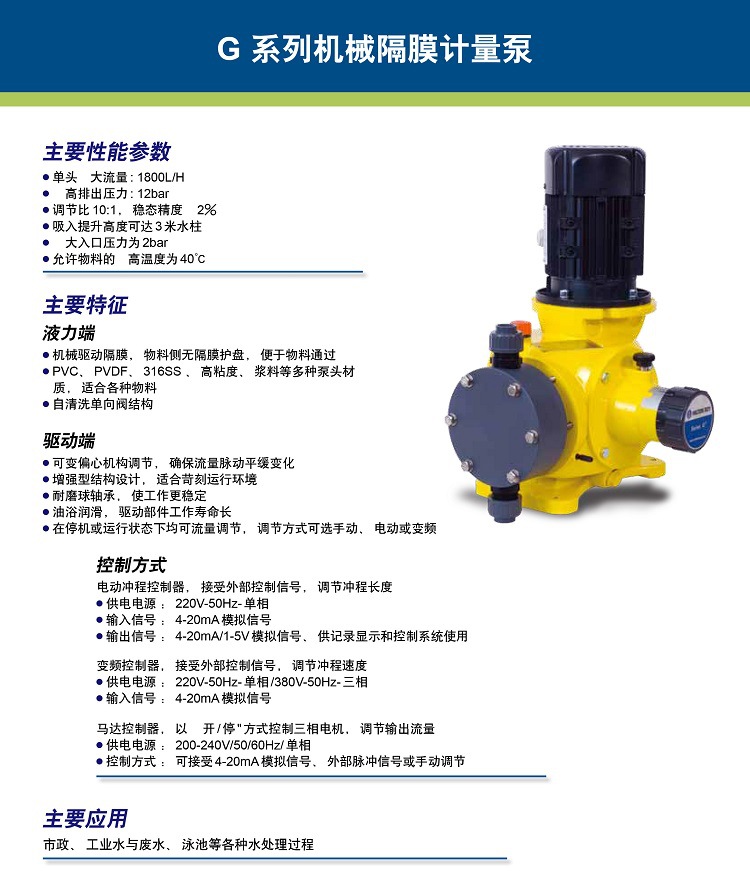

米羅頓計量泵GM00500產品說明

G系列機械隔膜計量泵，平緩脈動設計，沖擊小?？勺兤幕S調節機構，曲柄連桿傳動。

米羅頓計量泵GM00500性能及優點

·堅固耐用，維護成本低
·機械驅動PTFE膜片（多種隔膜材質）
·多種材質及泵類結構可選
·穩定精度±2%（調節比10%-100%）
·在泵運行或停止狀態均可調節流量
·安裝空間小

米羅頓計量泵GM00500技術參數

·流量：2L/H～1800L/H
·排出壓力12bar
·功率：0.37KW-0.75KW
·液體溫度40℃，特種材料介質溫度可達120℃
·吸程3m水柱
·吸入壓力2bar
·頻率：50HZ/60HZ

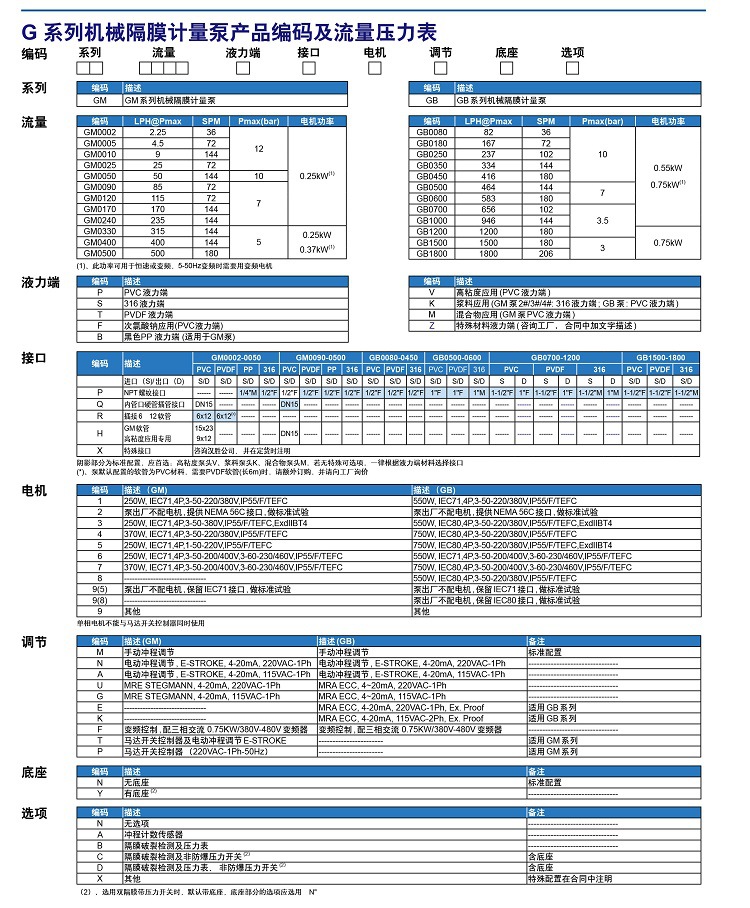

米羅頓計量泵GM00500

型號	流量L/h	沖程次數/min	排出壓力bar	配用功率Kw
GM0002	2.25	36	12	0.25
GM0005	4.5	72	12	0.25
GM0010	9	144	12	0.25
GM0025	25	72	12	0.25
GM0050	50	144	10	0.25
GM0090	85	72	7	0.25
GM0120	115	72	7	0.25
GM0170	170	144	7	0.25
GM0240	235	144	7	0.25
GM0330	315	144	5	0.25/0.37
GM0400	400	144	5	0.25/0.37
GM0500	500	180	5	0.25/0.37
GB0080	82	36	10	0.55/0.75
GB0180	167	72	10	0.55/0.75
GB0250	237	102	10	0.55/0.75
GB0350	334	144	10	0.55/0.75
GB0450	416	180	7	0.55/0.75
GB0500	464	144	3.5	0.55/0.75
GB0600	583	180	3.5	0.55/0.75
GB0700	656	102	3.5	0.55/0.75
GB1000	946	144	3.5	0.55/0.75
GB1200	1200	180	3	0.75
GB1500	1500	180	3	0.75
GB1800	1800	206	3	0.75

米頓羅機械隔膜計量泵

米羅頓計量泵GM00500

? 沖程在靜態及動態條件下均可調節
? 大液體溫度40℃*
? 穩態精度：±2%（10%~100%）
? 大吸程：3m水柱*
? 大吸入壓力：20m水柱
? 可選雙隔膜泵頭結構
? 建議維護周期：≤1.0MPa4000h
≤0.7MPa8000h

米羅頓計量泵GM00500自動控制方式選擇
?電動沖程控制器
接受外部控制信號，調節計量泵沖程長度，
從而改變計量泵輸出流量。
G系列計量泵選擇HE型。其中GB系列可選ECC防爆型。
?變頻控制器
接受外部控制信號，調節計量泵沖程速度。
供電：380V/50Hz三相/220V/50Hz單相
控制信號：4~20mA
?電機開關控制器（VARIPULSE）
反用于GM系列計量泵，用于控制三相電機，
改變沖程頻率，從而調節計量泵輸出流量。
V型-與計量泵一體式安裝，VR型-與計量泵分體式安裝

電動沖程控制器技術參數
類型	HE	ECC（GB）
供電	220V±10%,50/60Hz
控制信號	4~20mA
防護等級	IP65	NEMA4
反饋信號	4~20mA	4~20mA
功耗	20VA	N/A
環境溫度	-10℃~+40℃	-40℃~+50℃
輸入阻抗	120Ω	250Ω
輸出負載	100~500Ω	N/A
執行時間	0~100%/150S	0~100%/180S
防爆等級	無	1區、I級B、C和D組

米羅頓計量泵GM00500潤滑油

泵型	容積	環境溫度<-5℃	環境溫度≥-5℃
GB	3L	美孚600XP68	美孚600XP220
GM	0.8L	美孚600XP68	美孚600XP220

泵頭過流部件材質

泵頭材質	閥體		閥座	閥球	隔膜	密封圈	進出口連接
GM0002~GM0050
PVC	PVDF		PVDF	陶瓷	PTFE	氟橡膠	PVC
PVDF	PVDF		PVDF	陶瓷	PTFE	PTFE	PVDF
316SS	316SS		316SS	316SS	PTFE	氟橡膠	316SS
GM0090~GM0500
PVC	PVC		PVC	玻璃	PTFE	氟橡膠	PVC
PVDF	PVDF		PVDF	陶瓷	PTFE	PTFE	PVDF
316SS	316SS		316SS	316SS	PTFE	氟橡膠	316SS
GB0080~GB1500
PVC	PVC		PVC	陶瓷	PTFE	氟橡膠		PVC
PVDF	PVDF		PVDF	陶瓷	PTFE	PTFE		PVDF
316SS	316SS		316SS	316SS	PTFE	氟橡膠/PTFE		316SS
GB1800
泵頭材料	閥體/襯套	閥板/升程限位板		彈簧	隔膜	密封圈	進出口連接
PVC	PVC	PVC		哈氏合金C	PTFE	氟橡膠	PVC
PVDF	PVDF	PVDF		哈氏合金C	PTFE	PTFE	PVDF
316SS	316SS	316SS		哈氏合金C	PTFE	氟橡膠	316SS

米羅頓計量泵GM00500特點：
?平滑脈沖設計，無沖擊	?沖程在靜態及動態條件下均可調節
?多種材質及泵頭結構可選	?可選配電動沖程控制器
?機械驅動PTFE膜片	?液體溫度40 ℃＊
?手動/ 自動沖程調節可選	?穩態精度±2%(10%~100%)
?沖程可調0~100%(自動/手動)	?吸程4m水柱＊
?可選配電機控制器實現外部信號自動控制，?吸入壓力：20m 水柱
電機頻率0~100%可調(GM泵自動控制方式)
?可選雙隔膜泵頭結構
?建議維護周期：≤1.0MPa 4000h
≤0.7MPa 8000h
