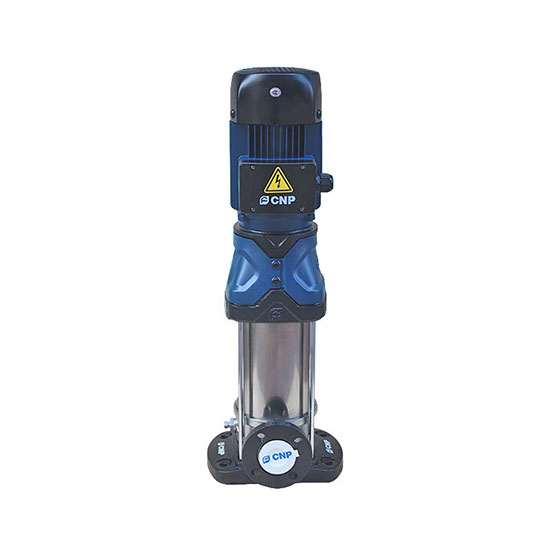

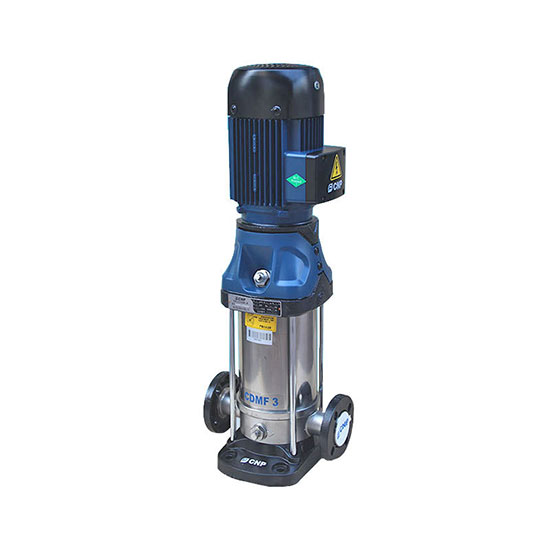

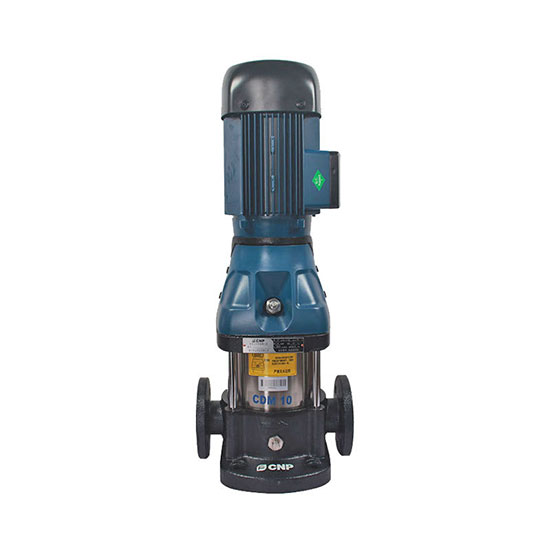

南方輕型立式多級離心泵CDMF10-5不銹鋼增壓泵冷熱水循環管道泵

作者：管理員發布時間：2022年08月10日聯系方式：021-64890289 瀏覽次數：1554

型號：CDMF10-5

南方CDM/CDMF系列輕型立式多級離心泵

應用領域：

工業設施、供水系統、鍋爐給水和冷凝系統、冷卻和空調系統、水處理、消防系統

材質：

鑄鐵或304/316L材質不銹鋼

產品說明：

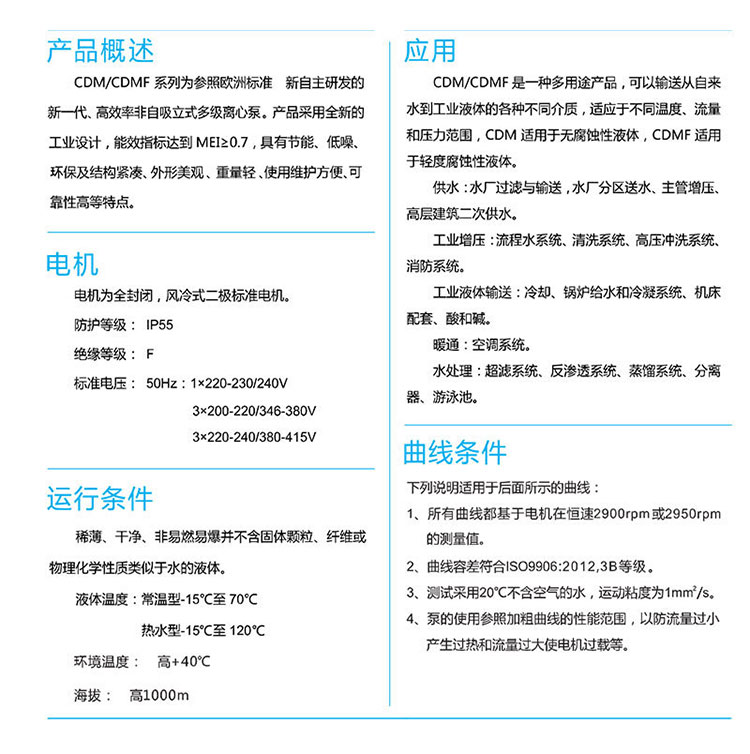

南方CDM/CDMF系列為參照歐洲標準新自主研發的新一代、高效率非自吸立式多級離心泵。產品采用全新的工業設計，能效指標達到MEI≥0.7，具有節能、低噪、環保及機構緊湊、外觀美觀、重量輕、使用維護方便、可靠性高等特點。

性能及優點：

高效節能、結構緊湊、整體便拆密封，維修方便、管道式安裝、安裝空間小

技術參數：

流量：0.5m3/h～240m3/h

揚程：4m～305m

功率：0.37kW～110kW

液體溫度：-15℃～+120℃

頻率：50Hz

南方CDM/CDMF10系列型號參數如下：

流量：10 m3/h　　　效率：72%

轉速：2900 rpm　　葉輪外徑：100mm

機械密封：CDLA-16/WBF14

介質溫度：常溫型-15℃～+70℃

　　　　　熱水型-15℃～+120℃

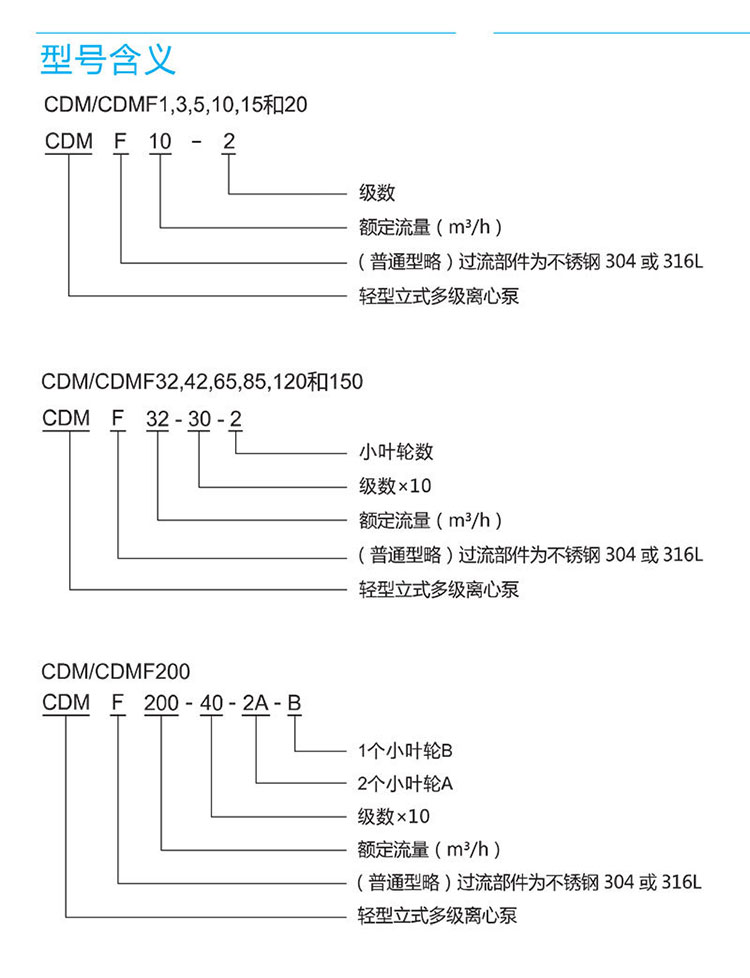

CDMF：代表過流體為不銹鋼304或316L

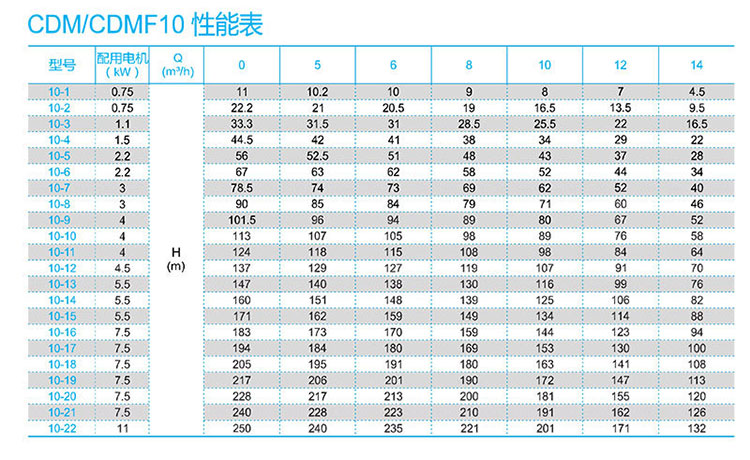

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM10-1	8	0.3	1	0.75	29
CDM10-2	16.5	0.62	2	0.75	30
CDM10-3	25.5	0.97	3	1.1	33
CDM10-4	34	1.29	4	1.5	39
CDM10-5	43	1.63	5	2.2	43
CDM10-6	52	1.97	6	2.2	44
CDM10-7	62	2.35	7	3	55
CDM10-8	71	2.69	8	3	56
CDM10-9	80	3.03	9	4	63
CDM10-10	89	3.37	10	4	64
CDM10-11	98	3.71	11	4	65
CDM10-12	107	4.05	12	4.5	66
CDM10-13	116	4.39	13	5.5	86
CDM10-14	125	4.73	14	5.5	87
CDM10-15	134	5.07	15	5.5	88
CDM10-16	143	5.41	16	7.5	97
CDM10-17	153	5.79	17	7.5	98
CDM10-18	163	6.17	18	7.5	99
CDM10-19	172	6.51	19	7.5	100
CDM10-20	181	6.85	20	7.5	101
CDM10-21	191	7.23	21	7.5	102
CDM10-22	201	7.61	22	11	168
